Indutores

     São dispositivos constituídos de espiras ou fios enrolados sobre um núcleo (bobinas) que têm por finalidade armazenar energia potencial elétrica com a criação
de um campo magnético.



     Vamos analisar um indutor desenergizado, ligado apenas a um amperímetro muito sensível (galvanômetro) de zero central (permitindo o deslocamento do ponteiro nos dois sentidos), sem qualquer tipo de gerador ligado ao indutor.

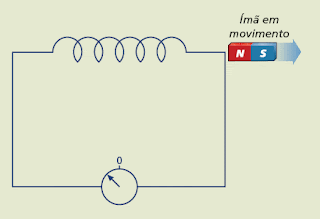

     Movimentando o ímã nas proximidades do indutor, o galvanômetro indica a existência de corrente elétrica no circuito, pelo deslocamento do ponteiro. Se o movimento do ímã cessar (com o ímã no interior do indutor ou em uma posição qualquer), a indicação do amperímetro passa a ser zero, ou seja, deixa de existir corrente elétrica no circuito.
     Considerando o ímã parado no centro do indutor, se o retirarmos, por exemplo, pelo mesmo lado pelo qual foi introduzido, o amperímetro registra novamente a existência de corrente elétrica no circuito, só que dessa vez o movimento do ponteiro se dá em sentido contrário ao anterior, indicando que a corrente elétrica possui sentido oposto ao da primeira.
     É comum, em vez de trabalhar com o campo magnético, utilizar o fluxo magnético (Φ), que está relacionado às linhas de força magnética existentes. No SI, a unidade de fluxo é o weber (Wb), em homenagem ao físico alemão Wilhelm Eduard Weber (1804-1891).


     Pode-se então concluir que o indutor reage a toda e qualquer variação do fluxo magnético em seu interior, ‘‘produzindo’’ uma tensão e corrente elétrica (induzidas). O sentido em que ambas se estabelecem é tal que elas se opõem à variação do fluxo. Isso pode ser explicado pela ação do campo magnético do ímã sobre as partículas no interior do condutor (fio), na forma de força magnética.
     O parâmetro que relaciona o campo magnético com a corrente induzida é denominado indutância (L), obtido pela expressão:
